🔵 فیسبو ارتودنسی (Orthodontic Face Bow) یک دستگاه تخصصی خارج دهانی است که برای کنترل موقعیت دندانهای آسیای بزرگ (مولار) فک بالا، اعمال نیروی ارتوپدی به فک بالا و اصلاح مالاکلوژنهای اسکلتی کلاس ۲ (اوربایت) در کودکان و نوجوانان در حال رشد طراحی شده است.
🔘ویژگیهای کلیدی طراحی و فنی
🔹 کمان فلزی داخلی (Inner Bow): سیم از جنس استیل ضدزنگ پزشکی با مهندسی دقیق و شکلدهیشده برای قرارگیری در تیوبهای بوکال (گونهای) لحیمشده روی بندهای مولار اول فک بالا.
🔹 کمان کششی خارجی (Outer Bow): سیم خارجی ضخیم که دور گونهها شکل گرفته و دارای قلابهای انتهایی برای اتصال به بندهای خارج دهانی گردنی یا سری است.
🔹 خمهای تنظیمی U شکل (U-Loop): حلقههای جانبی تعبیهشده در طول کمان داخلی که امکان تنظیمات سفارشی دقیق سه بعدی را برای عرض قوس، طول قوس و تورک (گشتاور) دندان مولار فراهم میسازد.
🔹 ماژولهای ایمنی رهاسازی سریع (Safety Breakaway): مکانیزمهای رهاسازی بند مجهز به فنر که برای جدا شدن تحت نیروی بیش از حد طراحی شدهاند تا از بروز آسیبهای ناشی از بازگشت ناگهانی به صورت جلوگیری کنند.
🔘 کاربردها و موارد مصرف بالینی
🔹 مالاکلوژن اسکلتی کلاس ۲: مهار رشد رو به جلوی فک بالا (ماگزیلا) جهت ایجاد هماهنگی در رابطه فک بالا و پایین در بیماران در حال رشد.
🔹 دیستالیزیشن مولار فک بالا: حرکت دادن دندانهای مولار اول بالا به سمت عقب جهت ایجاد فضا برای دندانهای قدامی نهفته یا دارای شلوغی، بدون نیاز به کشیدن دندان.
🔹 حفظ مهار بحرانی (Anchorage): نگه داشتن محکم دندانهای مولار فک بالا در جای خود و جلوگیری از حرکت آنها به سمت جلو در طول عقب کشیدن دندانهای جلو.
🔹 کنترل بعد عمودی: همراهی با هدگیرهای هایپول (کشش سری)، سرویکال (کشش گردنی) یا استریتپول (کشش مستقیم) جهت مدیریت اوپنبایت، دیپبایت و ارتفاع صورت.
🔘 مکانیسم عملکرد
🔹 جاگذاری داخل دهانی: کمان داخلی مستقیماً وارد تیوبهای موازی بوکال روی بندهای مولار بالا میشود.
🔹 اتصال نیروی خارج دهانی: بندهای کششی، کمان خارجی را به یک پد گردنی (کشش گردنی) یا کلاهک سری (کشش سری) متصل میکنند.
🔹 کشش بیومکانیکی: اعمال ۳۰۰ تا ۵۰۰ گرم نیروی مداوم در هر طرف، که بردارهای نیرو را از مرکز مقاومت دندان مولار عبور میدهد تا دندانها را جابهجا کرده یا رشد فک بالا را محدود سازد.
🔵 تفاوتهای اصلی میان فیسبوهای استاندارد، حلقهدار (Loop) و انحرافدار (Offset) عمدتاً حول هندسه ساختاری کمان داخلی میچرخد؛ هندسهای که تنظیمپذیری سهبعدی، فاصله از بافت نرم و تقارن نیرو را کنترل میکند.
🔘فیسبو استاندارد (Standard Facebow)
🔹 طراحی: دارای یک کمان فلزی داخلی صاف و یکنواخت بدون حلقههای پیشساخته یا خمهای پلهای است.
🔹 نقش بالینی: نیروی خارج دهانی مستقیم و صلبی را به دندانهای مولار بالا وارد میکند. برای دیستالیزیشن (حرکت رو به عقب) خطی ساده یا حفظ مهار (آنکوراج) بحرانی در مواردی که نیاز به تنظیمات پیچیده سهبعدی در طول قوس یا تورک مولار نیست، بهترین گزینه است.
🔘فیسبو حلقهدار (Loop Facebow / U-Loop)
🔹 طراحی: شامل حلقههای پیشساخته U شکل در طول کمان داخلی است که دقیقاً در جلو تیوبهای بوکال دندان مولار قرار میگیرند.
🔹 نقش بالینی: این حلقهها به عنوان نگهدارندههای (Stops) قابل تنظیم در برابر تیوبها عمل میکنند. این امر به متخصص اجازه میدهد طول قوس را دقیقاً تنظیم کند، عرض قوس را گسترش داده یا کم کند، تورک دندان مولار را تغییر دهد و نشست عمودی را بدون تغییر شکل قوس اصلی تنظیم نماید.
🔘فیسبو انحرافدار (Offset Facebow)
🔹با انحرافهای پلهای جانبی کارخانهای (خمهای بایونت) در هر دو طرف کمان داخلی در ناحیه دندانهای نیش/پریمولار ساخته شده است.
🔹 نقش بالینی: برای بیمارانی که دارای وسایل ثابت کامل (براکتها) هستند یا افرادی با قوسهای باریک و دندانهای نیش برجسته تجویز میشود. هندسه پلهای این امکان را فراهم میکند که کمان داخلی بدون برخورد با براکتهای پریمولار/کانین و چینهای مخاطی، به راحتی عبور کرده و مستقیماً وارد تیوبهای بوکال دندان مولار شود. نیاز به خم کردن دستی سیم جهت جلوگیری از برخورد با براکتها را از بین میبرد، هرچند قابلیتهای تنظیم طول مستقل موجود در فیسبوهای U-Loop را ندارد.
🔵 تفاوت در طول کمان خارجی (کوتاه، استاندارد و بلند) عمدتاً به منظور تغییر خط اثر بیومکانیکی نسبت به مرکز مقاومت (Centre of Resistance) دندانهای مولار اول فک بالا یا خود فک بالا است. این طراحی به متخصص ارتودنسی اجازه میدهد بردارهای حرکت دندانی را کنترل کرده، از شیبدار شدن (تیپینگ) ناخواسته جلوگیری کند و دستگاه را با آناتومیهای مختلف صورت تطبیق دهد.
🔘کنترل بردار بیومکانیکی
🔹 کمان خارجی کوتاه (Short): جلوتر از مرکز مقاومت دندان مولار خاتمه مییابد. عبور بردار نیرو از جلو یا سطح اکلوژال، سیستم نیرویی ایجاد میکند که نسبت ممان به نیرو را تغییر میدهد؛ این نوع اغلب همراه با هدگیر هایپول (کشش سری) برای اعمال نیروی اینتروژن (فروبرنده) و دیستال (رو به عقب) بدون ایجاد مزاحمت برای گونهها به کار میرود.

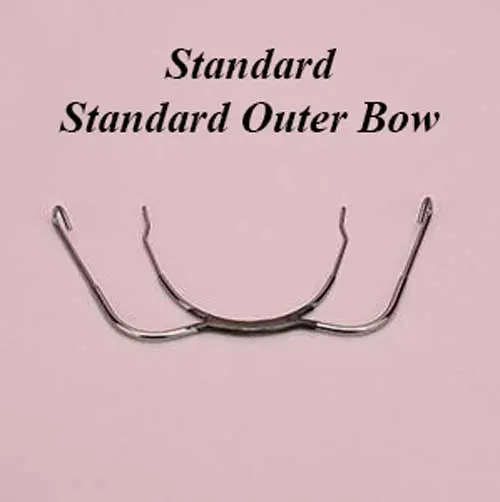

🔹 کمان خارجی استاندارد (Standard): در نزدیکی سطح مرکز مقاومت دندان مولار خاتمه مییابد. این کمان خط نیرو را به مرکز مقاومت نزدیکتر کرده و جابهجایی متوازن بدنه دندان (حرکت رو به عقب بدون انحراف شدید) را برای اصلاح استاندارد کلاس ۲ ایجاد میکند.
🔹 کمان خارجی بلند (Long): عقبتر از مرکز مقاومت دندان مولار امتداد مییابد و خط نیرو را عقبتر میبرد. هنگامی که در ترکیب با هدگیر سرویکال (کشش گردنی) به سمت بالا خم شود، بردار نیرو را به بالاتر از مرکز مقاومت منتقل میکند تا از تیپینگ ناخواسته تاج یا اکستروژن (بیرونزدگی) دندان مولار جلوگیری کند.
An Orthodontic Face Bow is a specialized extraoral appliance designed to control maxillary molar position, deliver orthopedic force to the upper jaw, and correct skeletal Class II malocclusions (overbites) in growing pediatric patients.
Key Design & Technical Properties
◾️Inner Metallic Bow: Precision-engineered, medical-grade stainless steel wire contoured to fit into buccal tubes welded on the maxillary first molar bands.
◾️ Outer Traction Bow: Heavy-gauge external wire contoured around the cheeks, featuring terminal hooks for attachment to extraoral neck or head straps.
◾️ U-Loop Adjustment Bends: Integrated lateral loops along the inner bow that allow precise 3D custom adjustments for arch width, length, and molar torque.
◾️ Safety Breakaway Modules: Spring-loaded strap release mechanisms engineered to disengage under excessive force to prevent accidental facial rebound injuries.
Clinical Indications & Applications
◾️ Skeletal Class II Malocclusion: Restrains forward maxillary growth to harmonize the upper and lower jaw relationship in growing patients.
◾️ Maxillary Molar Distalization: Moves upper first molars posteriorly to generate space for crowded or impacted anterior teeth without extractions.
◾️ Critical Anchorage Maintenance: Holds maxillary molars firmly in place, preventing forward drift during anterior tooth retraction.
◾️ Vertical Dimension Control: Paired with high-pull (cranial), cervical (neck), or straight-pull headgear to manage open bites, deep bites, and facial height.
Mechanism of Action
◾️ Intraoral Insertion: The inner bow slides directly into parallel buccal tubes on the upper molar bands.
◾️ Extraoral Force Coupling: Tension straps connect the outer bow to a neck pad (cervical pull) or head cap (high-pull).
◾️ Biomechanical Traction: Applies 300 to 500 grams of continuous force per side, directing force vectors through the molar resistance center to move teeth or restrict maxilla growth.
🔵 فیسبو ارتودنسی (Orthodontic Face Bow) یک دستگاه تخصصی خارج دهانی است که برای کنترل موقعیت دندانهای آسیای بزرگ (مولار) فک بالا، اعمال نیروی ارتوپدی به فک بالا و اصلاح مالاکلوژنهای اسکلتی کلاس ۲ (اوربایت) در کودکان و نوجوانان در حال رشد طراحی شده است.
🔘ویژگیهای کلیدی طراحی و فنی
🔹 کمان فلزی داخلی (Inner Bow): سیم از جنس استیل ضدزنگ پزشکی با مهندسی دقیق و شکلدهیشده برای قرارگیری در تیوبهای بوکال (گونهای) لحیمشده روی بندهای مولار اول فک بالا.
🔹 کمان کششی خارجی (Outer Bow): سیم خارجی ضخیم که دور گونهها شکل گرفته و دارای قلابهای انتهایی برای اتصال به بندهای خارج دهانی گردنی یا سری است.
🔹 خمهای تنظیمی U شکل (U-Loop): حلقههای جانبی تعبیهشده در طول کمان داخلی که امکان تنظیمات سفارشی دقیق سه بعدی را برای عرض قوس، طول قوس و تورک (گشتاور) دندان مولار فراهم میسازد.
🔹 ماژولهای ایمنی رهاسازی سریع (Safety Breakaway): مکانیزمهای رهاسازی بند مجهز به فنر که برای جدا شدن تحت نیروی بیش از حد طراحی شدهاند تا از بروز آسیبهای ناشی از بازگشت ناگهانی به صورت جلوگیری کنند.
🔘 کاربردها و موارد مصرف بالینی
🔹 مالاکلوژن اسکلتی کلاس ۲: مهار رشد رو به جلوی فک بالا (ماگزیلا) جهت ایجاد هماهنگی در رابطه فک بالا و پایین در بیماران در حال رشد.
🔹 دیستالیزیشن مولار فک بالا: حرکت دادن دندانهای مولار اول بالا به سمت عقب جهت ایجاد فضا برای دندانهای قدامی نهفته یا دارای شلوغی، بدون نیاز به کشیدن دندان.
🔹 حفظ مهار بحرانی (Anchorage): نگه داشتن محکم دندانهای مولار فک بالا در جای خود و جلوگیری از حرکت آنها به سمت جلو در طول عقب کشیدن دندانهای جلو.
🔹 کنترل بعد عمودی: همراهی با هدگیرهای هایپول (کشش سری)، سرویکال (کشش گردنی) یا استریتپول (کشش مستقیم) جهت مدیریت اوپنبایت، دیپبایت و ارتفاع صورت.
🔘 مکانیسم عملکرد
🔹 جاگذاری داخل دهانی: کمان داخلی مستقیماً وارد تیوبهای موازی بوکال روی بندهای مولار بالا میشود.
🔹 اتصال نیروی خارج دهانی: بندهای کششی، کمان خارجی را به یک پد گردنی (کشش گردنی) یا کلاهک سری (کشش سری) متصل میکنند.
🔹 کشش بیومکانیکی: اعمال ۳۰۰ تا ۵۰۰ گرم نیروی مداوم در هر طرف، که بردارهای نیرو را از مرکز مقاومت دندان مولار عبور میدهد تا دندانها را جابهجا کرده یا رشد فک بالا را محدود سازد.
🔵 تفاوتهای اصلی میان فیسبوهای استاندارد، حلقهدار (Loop) و انحرافدار (Offset) عمدتاً حول هندسه ساختاری کمان داخلی میچرخد؛ هندسهای که تنظیمپذیری سهبعدی، فاصله از بافت نرم و تقارن نیرو را کنترل میکند.
🔘فیسبو استاندارد (Standard Facebow)
🔹 طراحی: دارای یک کمان فلزی داخلی صاف و یکنواخت بدون حلقههای پیشساخته یا خمهای پلهای است.
🔹 نقش بالینی: نیروی خارج دهانی مستقیم و صلبی را به دندانهای مولار بالا وارد میکند. برای دیستالیزیشن (حرکت رو به عقب) خطی ساده یا حفظ مهار (آنکوراج) بحرانی در مواردی که نیاز به تنظیمات پیچیده سهبعدی در طول قوس یا تورک مولار نیست، بهترین گزینه است.
🔘فیسبو حلقهدار (Loop Facebow / U-Loop)
🔹 طراحی: شامل حلقههای پیشساخته U شکل در طول کمان داخلی است که دقیقاً در جلو تیوبهای بوکال دندان مولار قرار میگیرند.
🔹 نقش بالینی: این حلقهها به عنوان نگهدارندههای (Stops) قابل تنظیم در برابر تیوبها عمل میکنند. این امر به متخصص اجازه میدهد طول قوس را دقیقاً تنظیم کند، عرض قوس را گسترش داده یا کم کند، تورک دندان مولار را تغییر دهد و نشست عمودی را بدون تغییر شکل قوس اصلی تنظیم نماید.
🔘فیسبو انحرافدار (Offset Facebow)
🔹با انحرافهای پلهای جانبی کارخانهای (خمهای بایونت) در هر دو طرف کمان داخلی در ناحیه دندانهای نیش/پریمولار ساخته شده است.
🔹 نقش بالینی: برای بیمارانی که دارای وسایل ثابت کامل (براکتها) هستند یا افرادی با قوسهای باریک و دندانهای نیش برجسته تجویز میشود. هندسه پلهای این امکان را فراهم میکند که کمان داخلی بدون برخورد با براکتهای پریمولار/کانین و چینهای مخاطی، به راحتی عبور کرده و مستقیماً وارد تیوبهای بوکال دندان مولار شود. نیاز به خم کردن دستی سیم جهت جلوگیری از برخورد با براکتها را از بین میبرد، هرچند قابلیتهای تنظیم طول مستقل موجود در فیسبوهای U-Loop را ندارد.
🔵 تفاوت در طول کمان خارجی (کوتاه، استاندارد و بلند) عمدتاً به منظور تغییر خط اثر بیومکانیکی نسبت به مرکز مقاومت (Centre of Resistance) دندانهای مولار اول فک بالا یا خود فک بالا است. این طراحی به متخصص ارتودنسی اجازه میدهد بردارهای حرکت دندانی را کنترل کرده، از شیبدار شدن (تیپینگ) ناخواسته جلوگیری کند و دستگاه را با آناتومیهای مختلف صورت تطبیق دهد.
🔘کنترل بردار بیومکانیکی
🔹 کمان خارجی کوتاه (Short): جلوتر از مرکز مقاومت دندان مولار خاتمه مییابد. عبور بردار نیرو از جلو یا سطح اکلوژال، سیستم نیرویی ایجاد میکند که نسبت ممان به نیرو را تغییر میدهد؛ این نوع اغلب همراه با هدگیر هایپول (کشش سری) برای اعمال نیروی اینتروژن (فروبرنده) و دیستال (رو به عقب) بدون ایجاد مزاحمت برای گونهها به کار میرود.
🔹 کمان خارجی استاندارد (Standard): در نزدیکی سطح مرکز مقاومت دندان مولار خاتمه مییابد. این کمان خط نیرو را به مرکز مقاومت نزدیکتر کرده و جابهجایی متوازن بدنه دندان (حرکت رو به عقب بدون انحراف شدید) را برای اصلاح استاندارد کلاس ۲ ایجاد میکند.
🔹 کمان خارجی بلند (Long): عقبتر از مرکز مقاومت دندان مولار امتداد مییابد و خط نیرو را عقبتر میبرد. هنگامی که در ترکیب با هدگیر سرویکال (کشش گردنی) به سمت بالا خم شود، بردار نیرو را به بالاتر از مرکز مقاومت منتقل میکند تا از تیپینگ ناخواسته تاج یا اکستروژن (بیرونزدگی) دندان مولار جلوگیری کند.
